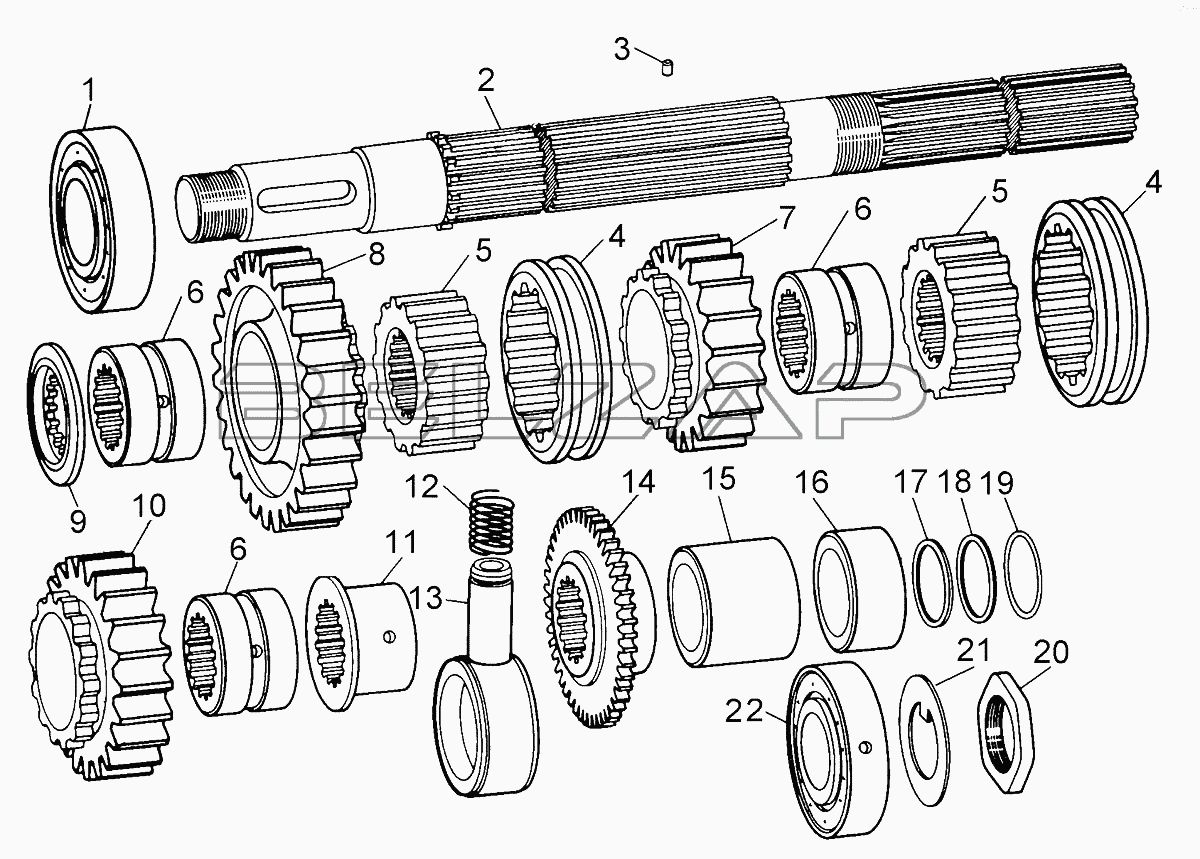

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12. Вал верхний
50-12-223СП
1
2
3
4
4
5
5
6
6
6
7
7
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-12-223СП | 50-12-223СП | Вал | Нет на складе | |
| 1 | 2312КМ | Подшипник 2312КМ | Нет на складе | |
| 2 | 18-12-132 | Вал верхний | Нет на складе | |
| 3 | 700-32-2039 | Штифт | Нет на складе | |
| 4 | 18-12-323 | Муфта | Нет на складе | |
| 5 | 18-12-324 | Муфта | Нет на складе | |
| 6 | 35-12-1 | Втулка | Нет на складе | |
| 7 | 18-12-321 | Шестерня | Нет на складе | |
| 7 | 18-12-321-01 | Шестерня | Нет на складе | |
| 8 | 18-12-320-01 | Шестерня | Нет на складе | |
| 8 | 18-12-320 | Шестерня | Нет на складе | |
| 9 | 18-12-199 | Кольцо | Нет на складе | |
| 10 | 18-12-322 | Шестерня | Нет на складе | |
| 10 | 18-12-322-01 | Шестерня | Нет на складе | |
| 11 | 18-12-141 | Втулка | Нет на складе | |
| 12 | 700-38-2756 | Пружина | Нет на складе | |
| 13 | 18-12-143СП | Хомут в сборе | Нет на складе | |
| 14 | 18-12-107 | Шестерня | Нет на складе | |
| 15 | 50-12-597 | Втулка | Нет на складе | |
| 16 | 50-12-576 | Втулка | Нет на складе | |
| 17 | 18-12-312 | Прокладка | Нет на складе | |
| 18 | 18-12-144 | Прокладка | Нет на складе | |
| 19 | 18-12-169 | Прокладка | Нет на складе | |
| 20 | 700-30-2301-01 | Гайка | Нет на складе | |
| 21 | 700-31-2543 | Шайба стопорная | Нет на складе | |
| 22 | 402311 | Подшипник 402311 | 1 800 ₽ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
