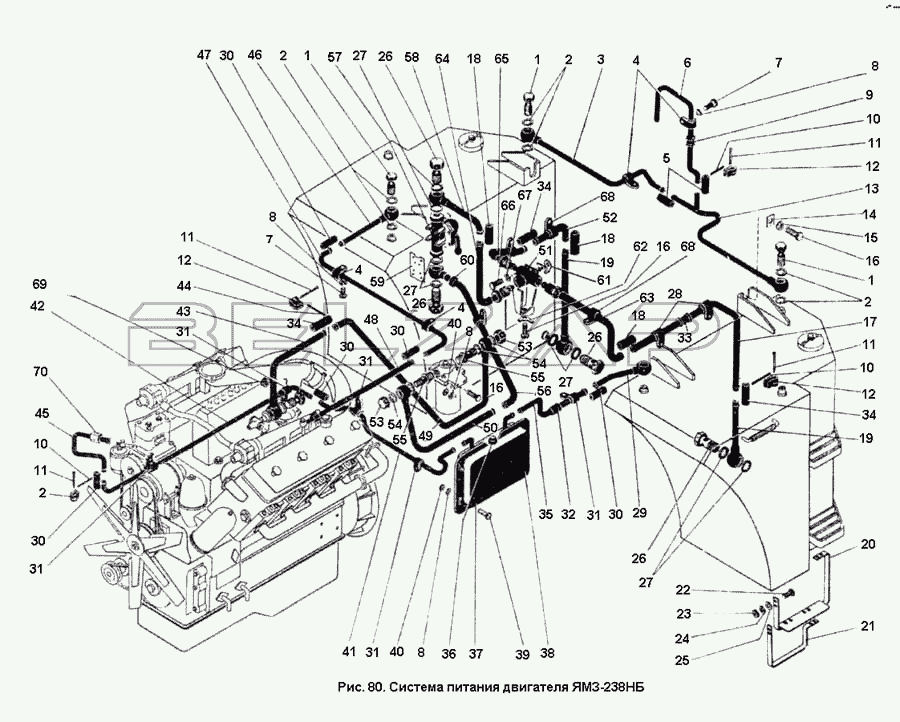

Каталог запасных частей к технике: ПТЗ К-701. Система питания двигателя ЯМЗ-238НБ
1
1
1
2
2
2
2
3
4
4
4
5
6
7
7
8
8
8
8
9
10
10
10
11
11
11
11
12
12
12
13
14
15
16
16
16
17
18
18
18
19
19
20
21
22
23
24
25
26
26
26
26
27
27
27
27
28
30
30
30
30
30
31
31
31
31
31
32
33
34
34
34
35
36
37
38
39
39
40
40
41
42
43
44
45
46
47
48
49
50
51
52
53
53
54
54
55
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 700А.11.00.000-1 | 700А.11.00.000-1 | Система питания двигателя | Нет на складе | |
| 1 | 700.11.00.039 | Болт зажимной | Нет на складе | |
| 2 | Прокладка ФТ 12Х8Х1.5 МН 3138-62 | Прокладка ФТ 12Х8Х1.5 МН 3138-62 | Нет на складе | |
| 3 | 700А.11.04.040-05 | Труба в сборе | Нет на складе | |
| 4 | Хомутик ХПО-12Х9 ЛК 0034-00 | Хомутик ХПО-12Х9 ЛК 0034-00 | Нет на складе | |
| 5 | Рукав 8Х15.5-15 ГОСТ 10362-76: L=100мм | Рукав 8Х15.5-15 ГОСТ 10362-76: L=100мм | Нет на складе | |
| 6 | 700А.11.04.018-08 | Труба | Нет на складе | |
| 7 | БолтМ8Х16 ГОСТ 7808-70 | БолтМ8Х16 ГОСТ 7808-70 | Нет на складе | |
| 8 | Шайба 8.65Г ГОСТ 6402-70 | Шайба 8.65Г ГОСТ 6402-70 | Нет на складе | |
| 9 | 700А.11.00.057 | Втулка | Нет на складе | |
| 10 | Лента 200 ГОСТ 503-71 | Лента 200 ГОСТ 503-71 | Нет на складе | |
| 11 | 3408-1 | Шплинт хомута 6.3 ОСТ 3-408-70 | Нет на складе | |
| 12 | А52426-24 | Рамка хомута ОСТ 3-408-70 | Нет на складе | |
| 13 | 700А.11.04.050-1 | Труба в сборе | Нет на складе | |
| 14 | 700А.11.00.011 | Планка | Нет на складе | |
| 15 | Шайба 20-65Г ГОСТ 6402-70 | Шайба 20-65Г ГОСТ 6402-70 | Нет на складе | |
| 16 | Болт М20Х50 ГОСТ 7808-70 | Болт М20Х50 ГОСТ 7808-70 | Нет на складе | |
| 17 | 700А.11.00.056 | Труба | Нет на складе | |
| 18 | Рукав 12Х20-16 ГОСТ 10362-76: L=100мм | Рукав 12Х20-16 ГОСТ 10362-76: L=100мм | Нет на складе | |
| 19 | 700А.11.04.090-01 | Труба в сборе | Нет на складе | |
| 20 | 700А.11.00.140 | Ступенька в сборе | Нет на складе | |
| 21 | 700А.11.00.150 | Подножка нижняя | Нет на складе | |
| 22 | Болт М10Х30 ГОСТ 7808-70 | Болт М10Х30 ГОСТ 7808-70 | Нет на складе | |
| 23 | Гайка М10 ГОСТ 5927-70 | Гайка М10 ГОСТ 5927-70 | Нет на складе | |
| 24 | Шайба 10.65Г ГОСТ 6402-70 | Шайба 10.65Г ГОСТ 6402-70 | Нет на складе | |
| 25 | Шайба 10.01 ГОСТ 11371-78 | Шайба 10.01 ГОСТ 11371-78 | Нет на складе | |
| 26 | 700.11.00.038 | Болт зажимной | Нет на складе | |
| 27 | Прокладка ФТ 20Х28Х1.5 МН 3138-2 | Прокладка ФТ 20Х28Х1.5 МН 3138-2 | Нет на складе | |
| 28 | Хомутик ХПО-20Х7 ЛК 0034-00 | Хомутик ХПО-20Х7 ЛК 0034-00 | Нет на складе | |
| 30 | Рукав 10Х17.5-15 ГОСТ 10362-76: L=100мм | Рукав 10Х17.5-15 ГОСТ 10362-76: L=100мм | Нет на складе | |
| 31 | Хомутик ХПО-15Х9 ЛК 0034-00 | Хомутик ХПО-15Х9 ЛК 0034-00 | Нет на складе | |
| 32 | Трубка 4М10Х2 ГОСТ 5496-78: L=30мм | Трубка 4М10Х2 ГОСТ 5496-78: L=30мм | Нет на складе | |
| 33 | 700А.11.00.057-01 | Втулка | Нет на складе | |
| 34 | Рукав 12Х20-16 ГОСТ 10362-76: L=150мм | Рукав 12Х20-16 ГОСТ 10362-76: L=150мм | Нет на складе | |
| 35 | 700А.11.04.029-03 | Труба | Нет на складе | |
| 36 | Пробка М24Х1.5 ЛК 0012-00 | Пробка М24Х1.5 ЛК 0012-00 | Нет на складе | |
| 37 | Прокладка ФТ 24Х32Х2 МП 3138-62 | Прокладка ФТ 24Х32Х2 МП 3138-62 | Нет на складе | |
| 38 | 700А.11.24.010 | Бачок топливный | Нет на складе | |
| 39 | Болт М8Х20 ГОСТ 7808-70 | Болт М8Х20 ГОСТ 7808-70 | Нет на складе | |
| 39 | 700А.11.00.210 | Труба в сборе | Нет на складе | |
| 40 | Гайка М8 ГОСТ 5927-70 | Гайка М8 ГОСТ 5927-70 | Нет на складе | |
| 41 | 700А.11.04.029-07 | Труба | Нет на складе | |
| 42 | 700А.11.04.029-08 | Труба | Нет на складе | |
| 43 | 700А.11.04.090-09 | Труба в сборе | Нет на складе | |
| 44 | Лента 500 ГОСТ 503-71 | Лента 500 ГОСТ 503-71 | Нет на складе | |
| 45 | 700А.11.04.130 | Труба в сборе | Нет на складе | |
| 46 | 700А.11.04.040-02 | Труба в сборе | Нет на складе | |
| 47 | 700А.11.04.018-06 | Труба | Нет на складе | |
| 48 | 700А.11.04.080-1 | Труба в сборе | Нет на складе | |
| 49 | 700А.11.04.020-09 | Труба в сборе | Нет на складе | |
| 50 | 700А.11.04.020-07 | Труба в сборе | Нет на складе | |
| 51 | 700А.11.00.080-1 | Кран ПП8 | Нет на складе | |
| 52 | 700А.11.04.024 | Труба | Нет на складе | |
| 53 | 700.11.00.045 | Гайка глухая | Нет на складе | |
| 54 | Прокладка ФТ 16Х22Х1.5 МН 3138-62 | Прокладка ФТ 16Х22Х1.5 МН 3138-62 | Нет на складе | |
| 55 | 700.11.00.044 | Штуцер | Нет на складе | |
| 56 | 701.11.04.010-1 | Труба в сборе | Нет на складе | |
| 57 | 700.11.00.130 | Насос РИМ-1К | Нет на складе | |
| 58 | 700А.11.04.090-08 | Труба в сборе | Нет на складе | |
| 59 | 700А.11.00.031 | Планка | Нет на складе | |
| 60 | 700.11.00.035-1 | Кольцо уплотнительное | Нет на складе | |
| 61 | 700А.11.00.019 | Упор | Нет на складе | |
| 62 | Шайба 20.01 ГОСТ 13463-77 | Шайба 20.01 ГОСТ 13463-77 | Нет на складе | |
| 63 | 700А.11.04.140-02 | Труба в сборе | Нет на складе | |
| 64 | 700А.11.04.140-01 | Труба в сборе | Нет на складе | |
| 65 | 700А.11.04.140-03 | Труба в сборе | Нет на складе | |
| 66 | Болт М6Х16 ГОСТ 7805-70 | Болт М6Х16 ГОСТ 7805-70 | Нет на складе | |
| 67 | Шайба 6.65Г ГОСТ 6402-70 | Шайба 6.65Г ГОСТ 6402-70 | Нет на складе | |
| 68 | Хомутик ХПО-20Х9 ЛК 0034-00 | Хомутик ХПО-20Х9 ЛК 0034-00 | Нет на складе | |
| 69 | 700.11.00.047 | Проставка | Нет на складе | |
| 70 | 700А.11.04.032 | Гайка накидная | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
