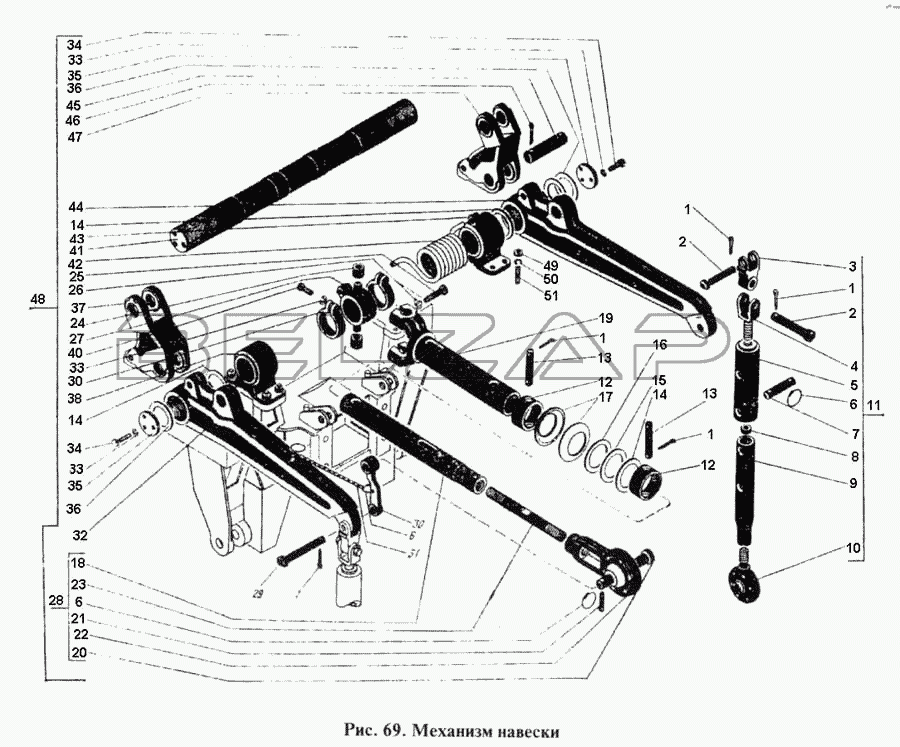

Каталог запасных частей к технике: ПТЗ К-701. Механизм навески
1
1
1
1
1
2
2
3
4
5
6
6
6
7
8
9
10
11
12
12
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Шплинт 6.3Х45 ГОСТ 397-79 | Шплинт 6.3Х45 ГОСТ 397-79 | Нет на складе | |
| 2 | 700.46.28.258 | Ось | Нет на складе | |
| 3 | 700.46.28.054-2 | Вилка | Нет на складе | |
| 4 | 700.46.28.053 | Винт | Нет на складе | |
| 5 | 700.46.28.090-1 | Труба наружная в сборе | Нет на складе | |
| 6 | 700.46.28.272-1 | Кольцо | Нет на складе | |
| 7 | 700А.46.28.051 | Палец | Нет на складе | |
| 8 | 700А.46.28.274 | Заглушка | Нет на складе | |
| 9 | 700.46.28.248 | Труба внутренняя | Нет на складе | |
| 10 | 700.46.28.080 | Шарнир нижний а сборе | Нет на складе | |
| 11 | 700.46.28.070-2 | Раскос вертикальный в сборе | Нет на складе | |
| 12 | 700А.46.28.012 | Втулка | Нет на складе | |
| 13 | 700А.46.28.011 | Палец | Нет на складе | |
| 14 | 700.46.28.016-2 | Шайба | Нет на складе | |
| 15 | 700.46.28.016-1 | Шайба | Нет на складе | |
| 16 | 700.46.28.015 | Шайба | Нет на складе | |
| 17 | 700.46.28.014 | Пружина тарельчатая | Нет на складе | |
| 18 | 700А.46.28.018 | Труба | Нет на складе | |
| 19 | 700А.46.28.050 | Вилка с трубой | Нет на складе | |
| 20 | 700.46.28.027-1 | Палец | Нет на складе | |
| 21 | 700.46.28.203 | Чека | Нет на складе | |
| 22 | 700.46.28.040-2 | Шарнир задний в сборе | Нет на складе | |
| 23 | 700.46.28.023-1 | Винт стяжной | Нет на складе | |
| 24 | 700.46.28.038-1 | Втулка | Нет на складе | |
| 25 | Болт М20Х1.5Х100 ГОСТ 7808-70 | Болт М20Х1.5Х100 ГОСТ 7808-70 | Нет на складе | |
| 26 | Шайба 20.01 ГОСТ 13463-77 | Шайба 20.01 ГОСТ 13463-77 | Нет на складе | |
| 27 | 700А.46.28.247 | Цапфа | Нет на складе | |
| 28 | 700А.46.28.010-2 | Тяга центральная в сборе | Нет на складе | |
| 29 | 700А.46.28.259 | Ось | Нет на складе | |
| 30 | 700А.46.28.223 | Кронштейн | Нет на складе | |
| 31 | 700.46.28.031-1 | Цепь | Нет на складе | |
| 32 | 700А.46.28.460 | Рычаг главный левый | Нет на складе | |
| 33 | Шайба 12.65Г ГОСТ 6402-70 | Шайба 12.65Г ГОСТ 6402-70 | Нет на складе | |
| 34 | Болт М12Х25 ГОСТ 7808-70 | Болт М12Х25 ГОСТ 7808-70 | Нет на складе | |
| 35 | 700.46.28.043 | Заглушка | Нет на складе | |
| 36 | 700.46.28.016-4 | Шайба | Нет на складе | |
| 37 | 700А.46.28.047 | Рычаг левый | Нет на складе | |
| 38 | 700А.46.28.500 | Опора в сборе | Нет на складе | |
| 39 | 700.46.28.042-1 | Хомут | Нет на складе | |
| 40 | Болт М12Х50 ГОСТ 78 1 1-70 | Болт М12Х50 ГОСТ 78 1 1-70 | Нет на складе | |
| 41 | 700.46.28.041 | Вал рычагов | Нет на складе | |
| 42 | 700А.46.28.267 | Пружина | Нет на складе | |
| 43 | 700А.46.28.530 | Опора правая в сборе | Нет на складе | |
| 44 | 700А.46.28.450 | Рычаг главный правый | Нет на складе | |
| 45 | 700.46.28.066 | Ось главного рычага | Нет на складе | |
| 46 | Шплинт 6.3Х70 ГОСТ 397-79 | Шплинт 6.3Х70 ГОСТ 397-79 | Нет на складе | |
| 47 | 700А.46.28.046 | Рычаг правый | Нет на складе | |
| 48 | 700А.46.28.470-3 | Вал рычагов | Нет на складе | |
| 49 | Гайка М24 ГОСТ 5927-71 | Гайка М24 ГОСТ 5927-71 | Нет на складе | |
| 50 | Шайба 24.65Г ГОСТ 6402-70 | Шайба 24.65Г ГОСТ 6402-70 | Нет на складе | |
| 51 | 700А.46.28.173-2 | Шпилька | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
