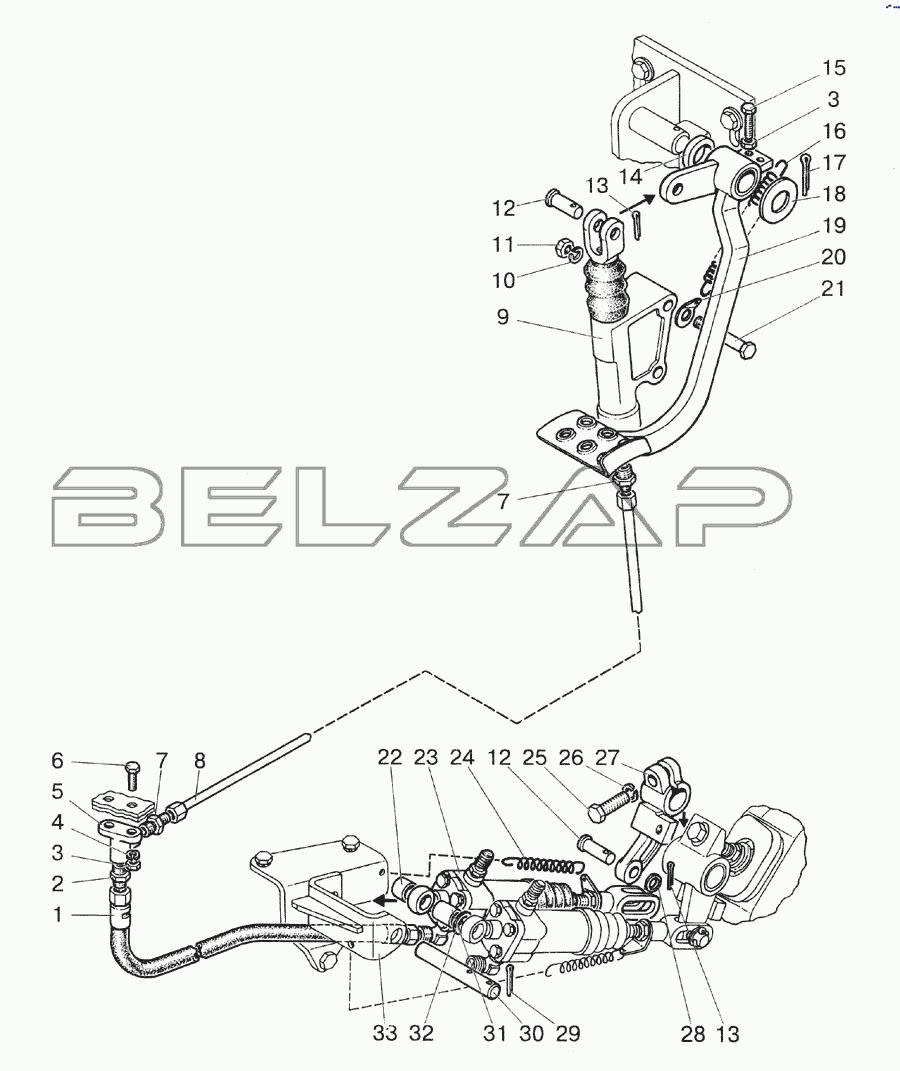

Каталог запасных частей к технике: МТЗ-1523 (2008). Управление тормозами на реверсе
1
2
3
3
4
5
6
7
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 952-3407100-12 | Рукав высокого давления | Нет на складе | |
| 2 | 822-3503155 | Штуцер | Нет на складе | |
| 3 | М8 | Гайка | 165 ₽ | |
| 4 | ШП8 | Шайба | Нет на складе | |
| 5 | 822-3503105 | Угольник | Нет на складе | |
| 6 | М8х25 | Болт | Нет на складе | |
| 7 | 822-3503701 | Штуцер | 490 ₽ | |
| 8 | 1522-3503830 | Трубопровод | Нет на складе | |
| 9 | 1221В-1602610 | Цилиндр главный | 17 605 ₽ | |
| 10 | ШП10 | Шайба | Нет на складе | |
| 11 | М10 | Гайка | 860 ₽ | |
| 12 | 12х32 | Палец | 0 | |
| 13 | 3,2х18 | Шплинт | Нет на складе | |
| 14 | 80У-1602143 | Втулка | 0 | |
| 15 | М8х35 | Болт | Нет на складе | |
| 16 | 70-4616033 | Пружина | Нет на складе | |
| 17 | 5х36 | Шплинт | Нет на складе | |
| 18 | 50-3503071 | Шайба | 45 ₽ | |
| 19 | 1522В-3503820 | Педаль | 0 | |
| 20 | 80-1602116 | Ушко | Нет на складе | |
| 21 | М10х70 | Болт | Нет на складе | |
| 22 | 1522В-3503016 | Труба | Нет на складе | |
| 23 | 1522-3503550 | Цилиндр рабочий | 6 640 ₽ | |
| 24 | 822-3503702 | Пружина | 250 ₽ | |
| 25 | М12х35 | Болт | Нет на складе | |
| 26 | ШП12 | Шайба | Нет на складе | |
| 27 | 1522В-3503060 | Рычаг | Нет на складе | |
| 28 | ШЧ12 | Шайба | Нет на складе | |
| 29 | 4х22 | Шплинт | Нет на складе | |
| 30 | 1522-3503013 | Ось | Нет на складе | |
| 31 | 1522В-3503016-01 | Труба | Нет на складе | |
| 32 | ШЧ16 | Шайба | Нет на складе | |
| 33 | 1522-3503040 | Кронштейн левый | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
