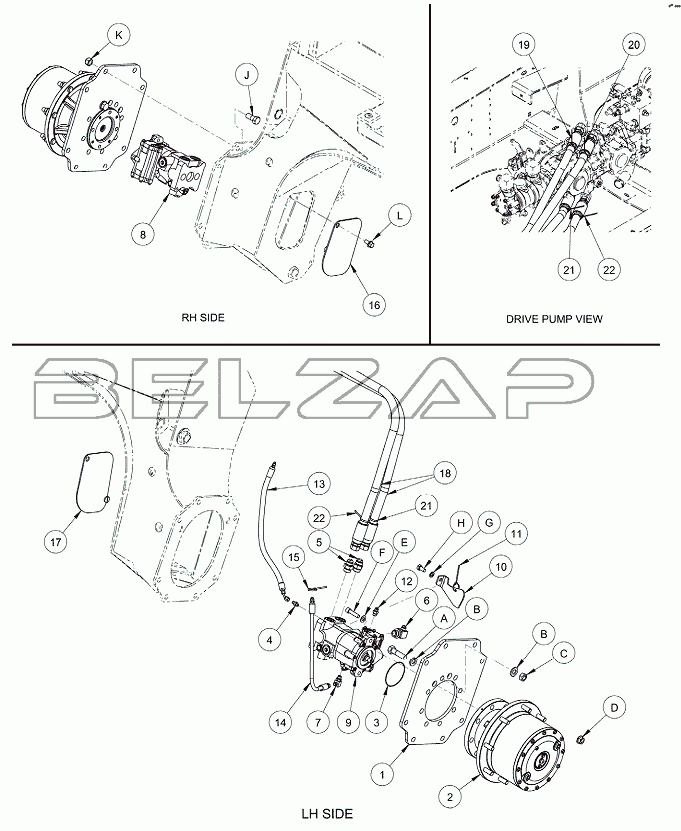

Каталог запасных частей к технике: MacDon-M100. DRIVE WHEEL MOTOR ASSEMBLY-RIGID FRAME
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
22
A
B
B
C
D
E
F
G
H
J
K
L
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 163344 | PLATE - WHEEL DRIVE | Нет на складе | |
| 2 | 162236 | DRIVE- WHEEL AUBURN 4142:1 | Нет на складе | |
| 3 | 30045 | O-RING | Нет на складе | |
| 4 | 112184 | FITTING - ADAPTER HYD | Нет на складе | |
| 5 | 21830 | FITTING - CONNECTOR HYD | 2 450 ₽ | |
| 6 | 135641 | FITTING - ELBOW 90° HYD | Нет на складе | |
| 7 | 30282 | FITTING - ELBOW 90° HYD | 59 500 ₽ | |
| 8 | 162230 | MOTOR WITHOUT SPEED SENSOR | Нет на складе | |
| 9 | 162241 | MOTOR-WITH SPEED SENSOR | Нет на складе | |
| 10 | 162237 | GUARD-SENSOR | Нет на складе | |
| 11 | 21763 | FASTENER - CABLE TIE BLACK | Нет на складе | |
| 12 | 15903 | FITTING - CONNECTOR HYD | Нет на складе | |
| 13 | 111693 | HOSE-HYDRAULIC | 885 ₽ | |
| 14 | 162232 | HOSE-HYDRAULIC | Нет на складе | |
| 15 | 135266 | FASTENER - CABLE TIE LIGHT BLUE | Нет на складе | |
| 16 | 112818 | COVER - RH WELDT | Нет на складе | |
| 17 | 112817 | COVER-LH WELDT | Нет на складе | |
| 18 | 162085 | HOSE-HYD | Нет на складе | |
| 19 | 40701 | FASTENER-CABLE TIE-YELLOW | Нет на складе | |
| 20 | 49227 | FASTENER-CABLE TIE GREEN | Нет на складе | |
| 21 | 40702 | FASTENER-CABLE TIE RED | Нет на складе | |
| 22 | 49232 | FASTENER-CABLE TIE WHITE | Нет на складе | |
| A | 135572 | BOLT - HEX HD 750-16UNF X 275 LG GR 8 | Нет на складе | |
| B | 21540 | WASHER - HARDENED | Нет на складе | |
| C | 135573 | NUT - HEX LOCK DT 750-16UNF GR 8 | Нет на складе | |
| D | 111179 | NUT - FLANGE SMOOTH FACE 5/8 NF GR 8 ZP | Нет на складе | |
| E | 135369 | WASHER- HARDENED | Нет на складе | |
| F | 135376 | BOLT - SKT HD 1/2 NC X 200 LG GR 8 | Нет на складе | |
| G | 18638 | WASHER-LOCK | Нет на складе | |
| H | 21575 | BOLT - HH 1/2 NC X 10 LG GR 5 ZP | Нет на складе | |
| J | 135010 | BOLT - HH 3/4 NC X 175 GR 5 ZP | Нет на складе | |
| K | 18689 | NUT - HEX LOCK DT 750-10UNC | Нет на складе | |
| L | 21449 | BOLT - HH FLG (SERR FACE) 1/2 NC X 10 GR 5 ZP | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
