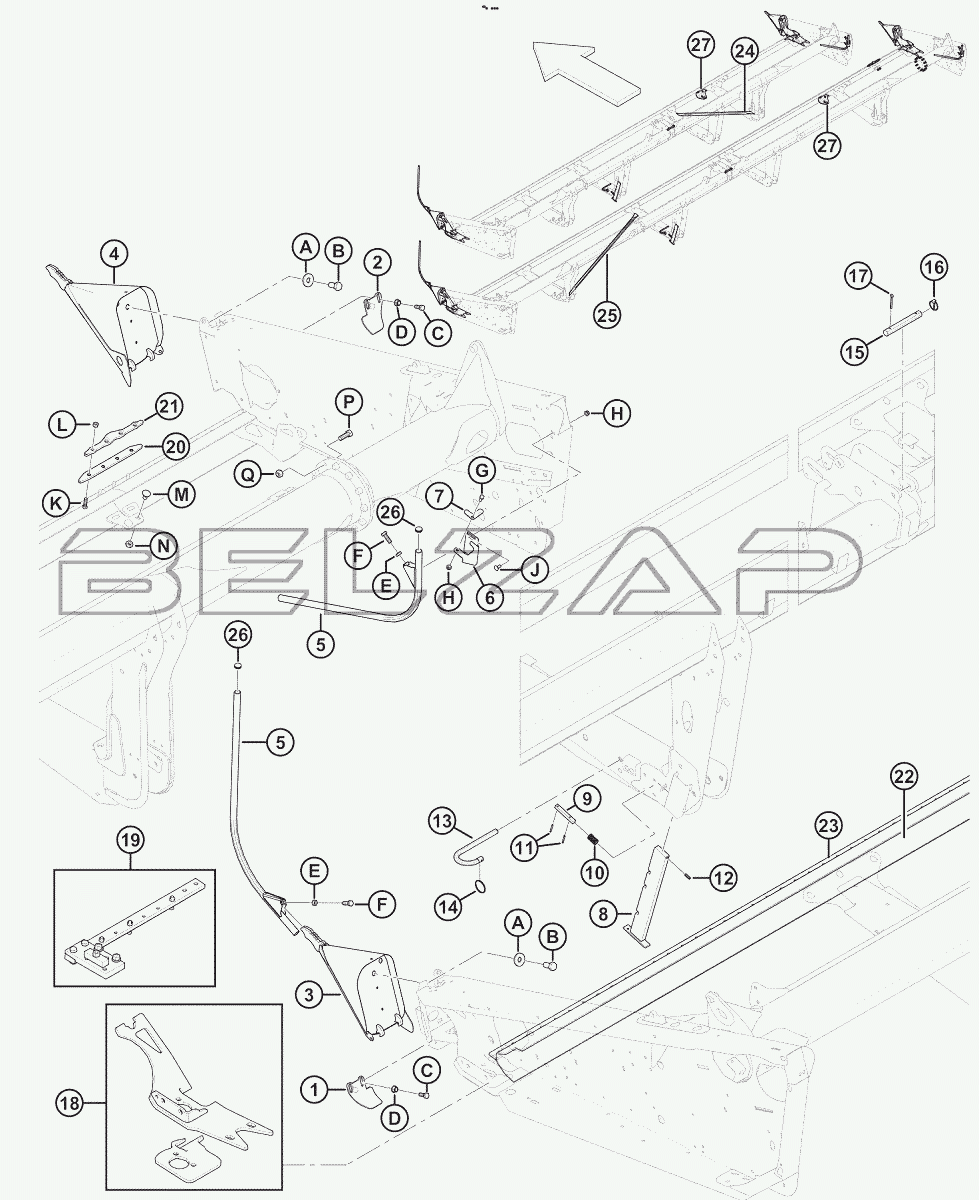

Каталог запасных частей к технике: MacDon М 215908 B. Рама жатки - делители и стойка
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
18
19
19
20
21
22
22
23
24
24
25
25
26
27
27
A
A
B
B
C
C
D
D
E
E
F
F
G
H
H
J
K
L
M
N
P
Q
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 245678 | Щиток | Нет на складе | |
| 2 | 245677 | Щиток | Нет на складе | |
| 3 | 123660 | Делитель | Нет на складе | |
| 4 | 123661 | Делитель | Нет на складе | |
| 5 | 120127 | РАЗДЕЛИТЕЛЬ | Нет на складе | |
| 6 | 253499 | Bracket | Нет на складе | |
| 7 | 132420 | ПЕТЛЯ | Нет на складе | |
| 8 | 132266 | СТОЙКА | Нет на складе | |
| 9 | 132269 | ПАЛЕЦ | Нет на складе | |
| 10 | 132265 | ПРУЖИНА | Нет на складе | |
| 11 | 7642 | ПАЛЕЦ | 410 ₽ | |
| 12 | 16087 | ПАЛЕЦ | Нет на складе | |
| 13 | 124399 | ПАЛЕЦ | Нет на складе | |
| 14 | 118137 | КОЛЬЦО | Нет на складе | |
| 15 | 133751 | ПАЛЕЦ | Нет на складе | |
| 15 | 125363 | Штифт | Нет на складе | |
| 16 | 102264 | PIN - LYNCH 3/16 X 1 9/16 IN | Нет на складе | |
| 17 | 18609 | ПАЛЕЦ | Нет на складе | |
| 18 | 123751 | Комплект | Нет на складе | |
| 18 | 123752 | Комплект | Нет на складе | |
| 19 | 174400 | СБОРКА ШАБЛОНА | Нет на складе | |
| 19 | 174391 | СБОРКА ШАБЛОНА | Нет на складе | |
| 20 | 258150 | Штанга | Нет на складе | |
| 21 | 255442 | Штанга | Нет на складе | |
| 22 | 294671 | Kit | Нет на складе | |
| 22 | 294681 | Kit | Нет на складе | |
| 23 | 294672 | Kit | Нет на складе | |
| 24 | 294650 | Комплект | Нет на складе | |
| 24 | 294664 | Комплект | Нет на складе | |
| 25 | 294662 | Комплект | Нет на складе | |
| 25 | 294663 | Комплект | Нет на складе | |
| 26 | 335301 | Заглушка | Нет на складе | |
| 27 | 335752 | Комплект | Нет на складе | |
| A | 6647 | ШАЙБА | Нет на складе | |
| B | 135579 | Болт | Нет на складе | |
| C | 21491 | БОЛТ | 465 ₽ | |
| D | 21383 | NUT - FLANGE 500-13UNC (SERR FACE) | Нет на складе | |
| E | 21056 | NUT- HEX JAM 1/2-13 UNC GR 5 ZP | Нет на складе | |
| F | 18723 | BOLT - HH 1/2 NC X 15 LG TFL GR 5 ZP | Нет на складе | |
| G | 21567 | BOLT -HEX HD 375-16UNC X 075 LG | Нет на складе | |
| H | 30228 | Гайка | 75 440 ₽ | |
| J | 21863 | BOLT-RHSSN 3/8 NC X 075 LG GR 5 ZP | 2 020 ₽ | |
| K | 113814 | Bolt | Нет на складе | |
| L | 18654 | NUT-HEX 7/16 - 14 UNC GR 5 ZP | Нет на складе | |
| M | 117015 | БОЛТ | Нет на складе | |
| N | 21941 | ГАЙКА | 7 329 ₽ | |
| P | 135340 | Bolt | Нет на складе | |
| Q | 134438 | Гайка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
