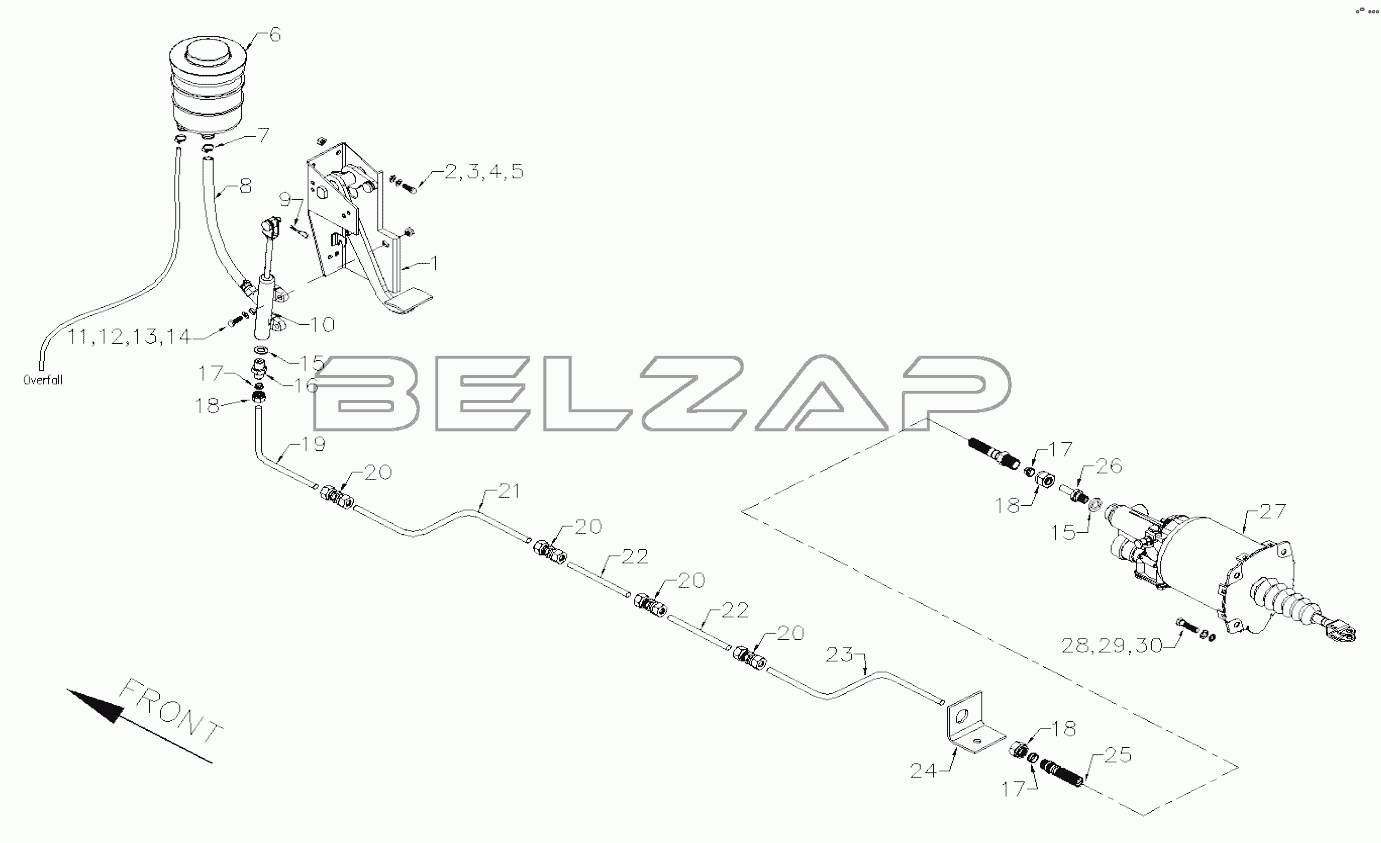

Каталог запасных частей к технике: Golden Dragon XML6127CNG-3141495. CLUTCH OPERATION SYSTEM
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
17
17
18
18
18
19
20
20
20
20
21
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 6129C22-1602100 | Clutch pedal mechanism | Нет на складе | |
| 2 | Q150B0840 | Bolt | 0 | |
| 3 | Q40108 | Washer | 0 - 60 ₽ | |
| 4 | Q40308 | Spring washer | 4 ₽ - 8 ₽ | |
| 5 | Q340B08 | Nut | 3 ₽ - 45 ₽ | |
| 6 | 16L02-08010 | Oil can, clutch | Нет на складе | |
| 7 | Q67218 | Clip, double steel wire | 0 | |
| 8 | FYNYJG10X4 | Tube, oil-resist, pressure resist | Нет на складе | |
| 9 | Q5004040 | Cotter pin | 135 ₽ | |
| 10 | 6129C22-1602200 | Master cylinder, clutch | Нет на складе | |
| 11 | Q150B1235 | Hex bolt | 30 ₽ - 127 ₽ | |
| 12 | Q40312 | Spring washer | 5 ₽ - 17 ₽ | |
| 13 | Q40112 | Plane washer | 4 ₽ - 82 ₽ | |
| 14 | Q340B12 | Nut | 9 ₽ - 27 ₽ | |
| 15 | JB982-14 | Sealing washer | Нет на складе | |
| 16 | GB3733.1-G10 | Straight connector, bite-type end | Нет на складе | |
| 17 | GB3764-8 | Clip | Нет на складе | |
| 18 | GB3759-G8 | Nut for pipe connector, bite- type | Нет на складе | |
| 19 | TG10X1 | Copper Tube | Нет на складе | |
| 20 | GB3737.1-G12 | Straight thread connector | Нет на складе | |
| 21 | 6117A01-1607112 | Oil pipe, clutch | Нет на складе | |
| 22 | SJG10-3600T | Double-layer welded pipe | Нет на складе | |
| 23 | 6121C01-1607115 | Oil pipe, clutch | Нет на складе | |
| 24 | 6110B1-1603004 | Bracket, hose, clutch | Нет на складе | |
| 25 | 1607-110-L5B | Assistant hose assy, clutch | Нет на складе | |
| 26 | 6125B06-1604001 | Oil connector body, slave cylinder, clutch | Нет на складе | |
| 27 | 9700514240 | Clutch booster cylinder | 5 850 ₽ | |
| 28 | Q150B0835 | Bolt | 0 | |
| 29 | Q40308 | Spring washer | 4 ₽ - 8 ₽ | |
| 30 | Q40108 | Washer | 0 - 60 ₽ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
