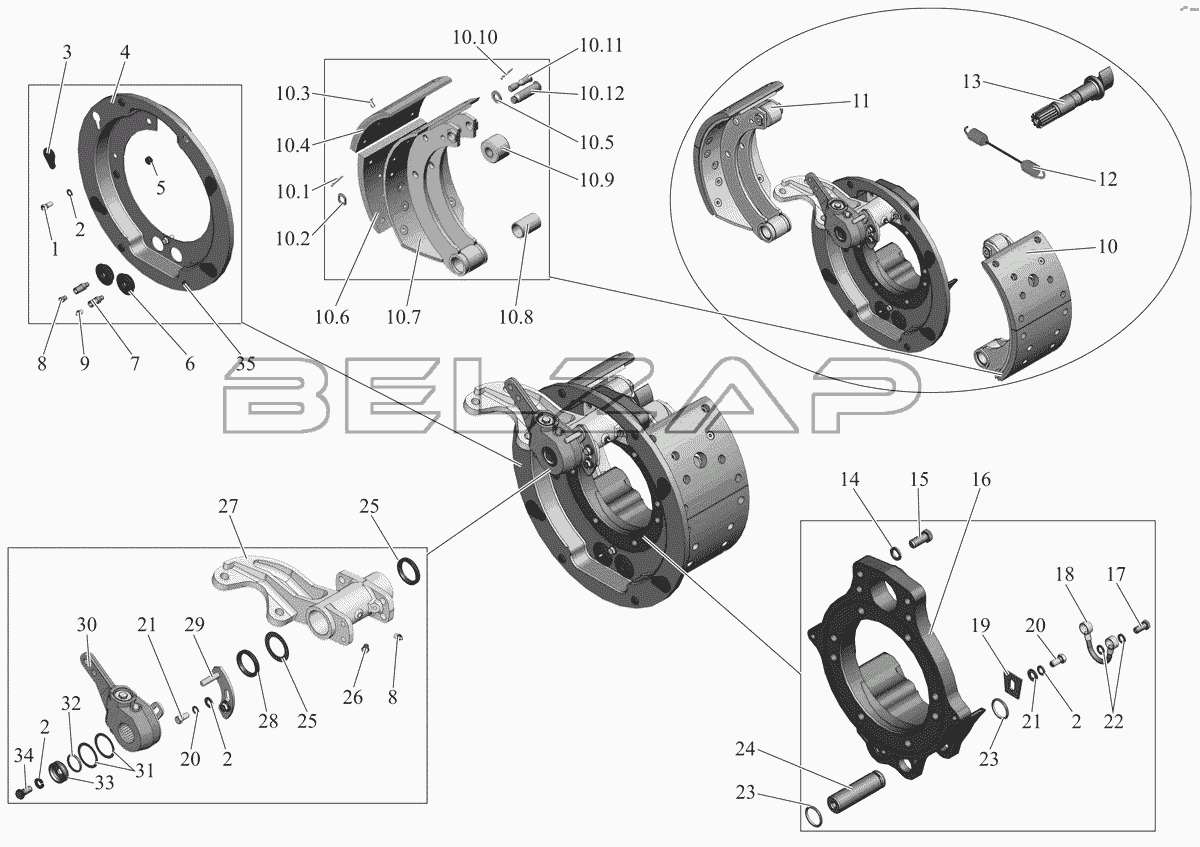

Каталог запасных частей к технике: АМАЗ МАЗ-103 (2011). Тормозной механизм 103-3501004
/136.gif)
1
2
2
2
2
3
4
5
6
7
8
8
9
10
10.1
10.2
10.3
10.4
10.4
10.5
10.6
10.6
10.6
10.6
10.7
10.8
10.9
10.10
10.11
10.12
11
12
13
13
14
15
16
17
18
19
20
20
21
21
22
23
23
24
25
25
26
27
27
28
28
29
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 201493 | Болт М10-6gх16 | Нет на складе | |
| 2 | 252136 | Шайба 10 ОТ | Нет на складе | |
| 3 | 5336-3501192 | Заглушка | Нет на складе | |
| 4 | 6430-3501150 | Щит | 2 680 ₽ | |
| 5 | 500А-8507096 | Заглушка | Нет на складе | |
| 6 | 103-3501203 | Заглушка | 50 ₽ | |
| 7 | 103-3501195 | Удлинитель | 475 ₽ | |
| 8 | 264020 | Масленка 1.3.Ц6Хр | Нет на складе | |
| 9 | 401602 | Сапун | 120 ₽ | |
| 10 | 5440-3501091 | Koлодка тормоза | 4 090 ₽ - 6 969 ₽ | |
| 10.1 | 258053 | Шплинт 4х25 | Нет на складе | |
| 10.2 | 101-3501113 | Прокладка | Нет на складе | |
| 10.3 | 376703 | Заклепка 8х15 | Нет на складе | |
| 10.4 | 5440-3501106 | Накладка тормозная | Нет на складе | |
| 10.4 | 5440-3501106-01 | Накладка тормозная | Нет на складе | |
| 10.5 | 252016 | Шайба 14 | Нет на складе | |
| 10.6 | 5440-3501105 | Накладка тормозная | 485 ₽ - 3 770 ₽ | |
| 10.6 | 5440-3501105-10 | Накладка тормозная | Нет на складе | |
| 10.6 | 1560N19495 | Накладка тормозная переднего тормоза | Нет на складе | |
| 10.6 | 1024№19487 | Накладка тормозная переднего тормоза | Нет на складе | |
| 10.7 | 5440-3501094 | Колодка тормоза | Нет на складе | |
| 10.8 | 101-3501016 | Втулка | 170 ₽ | |
| 10.9 | 6430-3501107 | Ролик | 930 ₽ - 1 320 ₽ | |
| 10.10 | 258039 | Шплинт 3,2х20 | Нет на складе | |
| 10.11 | 101-3501039 | Палец пружины | Нет на складе | |
| 10.12 | 101-3501164 | Ось ролика | Нет на складе | |
| 11 | 5440-3501090 | Колодка тормоза | 4 090 ₽ - 4 925 ₽ | |
| 12 | 54326-3501034 | Пружина | 445 ₽ | |
| 13 | 103-3501110 | Кулак разжимной | 4 624 ₽ | |
| 13 | 103-3501111 | Кулак разжимной | 4 624 ₽ | |
| 14 | 252138 | Шайба 14 ОТ | 80 ₽ | |
| 15 | 201585 | Болт М14-6gх30 | Нет на складе | |
| 16 | 5440-3501012-10 | Суппорт | 8 610 ₽ | |
| 17 | 310122П-29 | Болт М10х1-6gх21 | Нет на складе | |
| 18 | 103-3501200 | Маслопровод | 190 ₽ - 1 650 ₽ | |
| 19 | 64221-3501134 | Стопор | 40 ₽ | |
| 20 | 201495 | Болт М10-6gх20 | Нет на складе | |
| 21 | 252006 | Шайба 10 | 18 ₽ | |
| 22 | 312434-П | Прокладка 10 | Нет на складе | |
| 23 | 030-038-46-3-3 | Кольцо | Нет на складе | |
| 24 | 103-3501132 | Ось | 270 ₽ - 1 205 ₽ | |
| 25 | 101-3501020 | Манжета 1.2-40х52-3 | Нет на складе | |
| 26 | 6422-3515006 | Клапан предохранительный | 172 ₽ | |
| 27 | 103-3519068 | Кронштейн | 9 773 ₽ | |
| 27 | 103-3519069 | Кронштейн | 9 773 ₽ | |
| 28 | 103-3501162 | Кольцо проставочное | Нет на складе | |
| 28 | 103-3501162-01 | Кольцо проставочное | Нет на складе | |
| 29 | 101-3501180 | Фиксатор | Нет на складе | |
| 29 | 101-3501181 | Фиксатор | Нет на складе | |
| 30 | 103-3501136-10 | Рычаг регулировочный | 10 125 ₽ | |
| 31 | 64221-3501160 | Прокладка регулировочная | Нет на складе | |
| 32 | 032-040-46-3-3 | Кольцо | Нет на складе | |
| 33 | 101-3501155-10 | Прижим | 230 ₽ | |
| 34 | 201499 | Болт М10-6gх30 | Нет на складе | |
| 35 | 500-1602076 | Заглушка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
