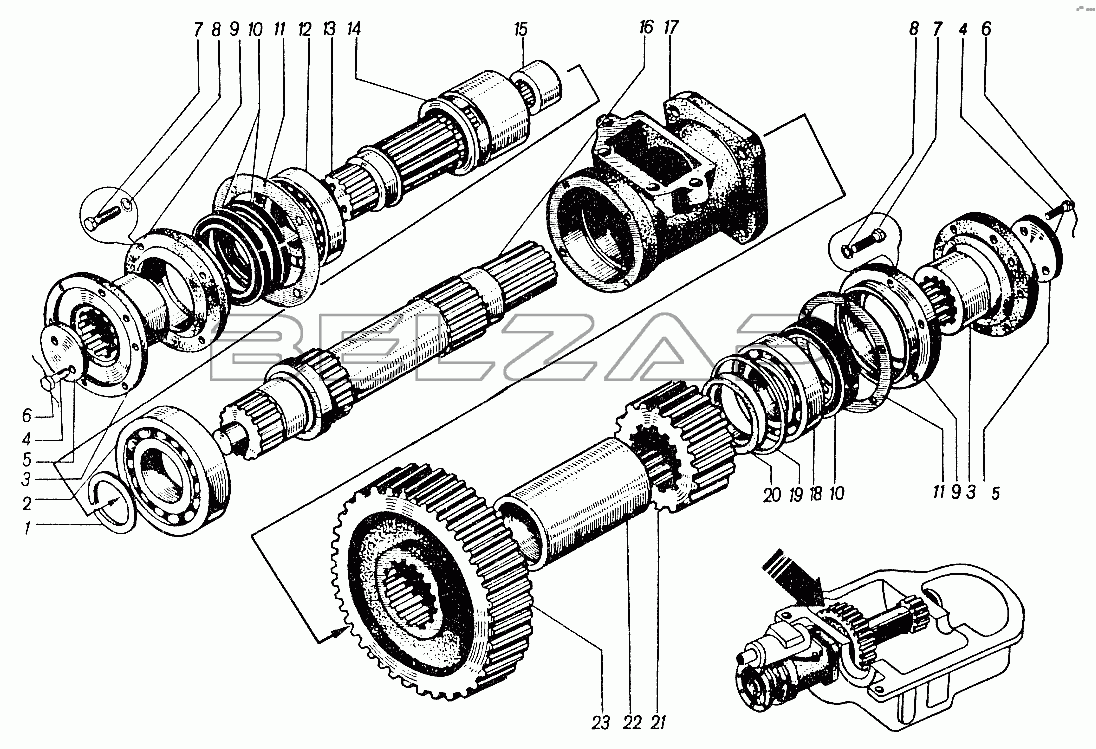

Коробка перемены передач 4361А.03 ЮрМаш КС-4361А
1
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
Нажмите номер на схеме — деталь подсветится в списке
Детали на схеме
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | В90 | Кольцо | Нет на складе | |
| 2 | 318 | Подшипник | Нет на складе | |
| 3 | 03-22 | Фланец | Нет на складе | |
| 4 | 013-12-025-358 | Болт 3М12х25 | Нет на складе | |
| 5 | 03-21 | Шайба | Нет на складе | |
| 6 | Н5 | Проволока 2,0 | Нет на складе | |
| 7 | 013-10-035-158 | Болт М10х35 | Нет на складе | |
| 8 | Н2-10-65Г | Шайба 10 | Нет на складе | |
| 9 | 03-23 | Крышка | Нет на складе | |
| 10 | Н1-1.2-110х135-1 | Манжета 1.2-110x135-1 | Нет на складе | |
| 11 | 03-24 | Прокладка | Нет на складе | |
| 12 | 1218 | Подшипник | 5 960 ₽ | |
| 13 | 03-61 | Вал | Нет на складе | |
| 14 | 03-34 | Муфта | 230 ₽ | |
| 15 | 942/40 | Подшипник | Нет на складе | |
| 16 | 03-29 | Вал | Нет на складе | |
| 17 | 03-32 | Стакан | Нет на складе | |
| 18 | 218 | Подшипник | от 285 ₽ | |
| 19 | В160 | Кольцо | Нет на складе | |
| 20 | 03-25 | Втулка | Нет на складе | |
| 21 | 03-26 | Шестерня | Нет на складе | |
| 22 | В112 | Кольцо | Нет на складе | |
| 23 | 03-31 | Колесо | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
