Электрооборудование мотоцикла ИМЗ Урал М-67-36
1
2
3
4
5
6
7
8
9
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
37
38
39
40
41
42
43
44
45
45
45
45
45
46
46
46
47
47
47
48
49
50
50
50
51
51
51
52
52
52
52
52
53
53
53
54
54
54

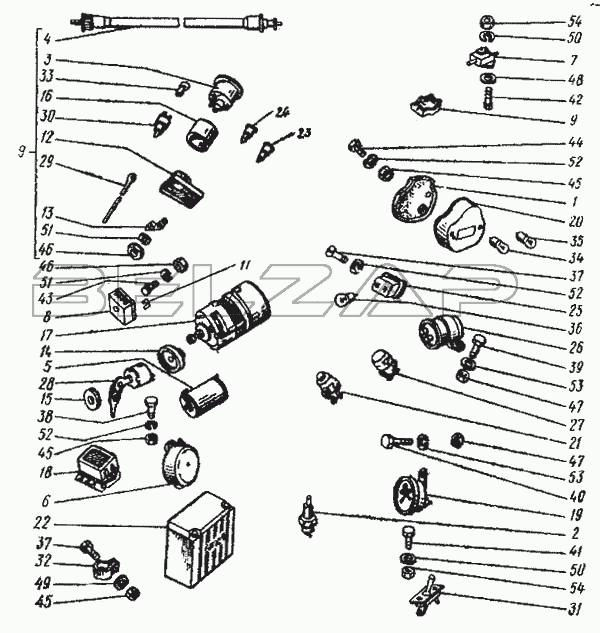

Нажмите номер на схеме — деталь подсветится в списке
Детали на схеме
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ИМЗ-8.101-09538 | Прокладка фонаря | Нет на складе | |
| 2 | ИМЗ-8.101-17003 | Свеча зажигания | Нет на складе | |
| 3 | 6217004 | Спидометр | Нет на складе | |
| 4 | ИМЗ-8.101-17005 | Вал гибкий | Нет на складе | |
| 5 | ИМЗ-8.101-17010 | Катушка зажигания двухвыводная 12В | Нет на складе | |
| 6 | 6317013 | Прерыватель мотоциклетный | Нет на складе | |
| 7 | ИМЗ-8.101-17021 | Выключатель сигнала торможения | Нет на складе | |
| 8 | ИМЗ-8.101-17040 | Блок предохранителей | Нет на складе | |
| 9 | ИМЗ-8.101-17041 | Щиток приборный в сборе | Нет на складе | |
| 10 | ИМЗ-8.101-17127-01 | Колпак защитный | Нет на складе | |
| 11 | ИМЗ-8.101-17133 | Перемычка блока предохранителей | Нет на складе | |
| 12 | ИМЗ-8.101-17151 | Щиток приборный | Нет на складе | |
| 13 | ИМЗ-8.101-17154 | Скоба | Нет на складе | |
| 14 | ИМЗ-8.101-17156 | Колпак защитный | Нет на складе | |
| 15 | ИМЗ-8.101-17159 | Колпачок переключателя | Нет на складе | |
| 16 | ИМЗ-8.101-17161 | Кожух спидометра | Нет на складе | |
| 17 | ИМЗ-8.101-18001 | Генератор для дорожных мотоциклов | Нет на складе | |
| 18 | ИМЗ-8.101-18003 | Регулятор 14В, 11А | Нет на складе | |
| 19 | ИМЗ-8.101-18006-10 | Сигнал безрупорный 12В | Нет на складе | |
| 20 | ИМЗ-8.101-18007 | Фонарь задний | Нет на складе | |
| 21 | 6218011 | Переключатель света | Нет на складе | |
| 22 | ИМЗ-8.101-18019 | Батарея аккумуляторная 6МТС9 | Нет на складе | |
| 23 | ИМЗ-8.101-18042 | Фонарь контрольной лампы ПД-20Д | Нет на складе | |
| 24 | ИМЗ-8.101-18043 | Фонарь контрольной лампы ПД-20Е | Нет на складе | |
| 25 | ИМЗ-8.101-18045-10 | Указатель поворота | Нет на складе | |
| 26 | 63П-18046 | Прерыватель указателей поворота | Нет на складе | |
| 27 | 6618049 | Переключатель указателей поворота | Нет на складе | |
| 28 | ИМЗ-8.101-18050 | Переключатель центральный | Нет на складе | |
| 29 | ИМЗ-8.101-18070 | Провод блок предохранителей-патрон лампы освещения спидометра | Нет на складе | |
| 30 | ИМЗ-8.101-18071 | Патрон лампы освещения спидометра | Нет на складе | |
| 31 | ИМЗ-8.101-18106 | Выключатель на 15 А | Нет на складе | |
| 32 | ИМЗ-8.101-18107 | Наконечник клеммы аккумулятора | Нет на складе | |
| 33 | А12-1 | Лампа освещения спидометра | 16 ₽ | |
| 34 | А12-3 | Лампа к заднему фонарю мотоцикла | 15 ₽ | |
| 35 | А12-15 | Лампа к заднему фонарю мотоцикла | Нет на складе | |
| 36 | А12-21 | Лампа указателя попорота | от 35 ₽ | |
| 37 | 201418-П29 | Болт М6х16 крепления кронштейна | от 4 ₽ | |
| 37 | 201418-П29 | Болт М6х16 крепления кронштейна | от 4 ₽ | |
| 38 | 201420-П29 | Болт М6х20 крепления ограничителя крышки чемодана | от 5 ₽ | |
| 39 | 201476-П29 | Болт М8х1х20 крепления крыла коляски к заднему кронштейну | 20 ₽ | |
| 40 | 201489-П29 | Болт М8х1х55 креплении ведущей шестерни распределения | Нет на складе | |
| 41 | 220050-П29 | Винт М4х8 крепления включателя | 30 ₽ | |
| 42 | 220057-П29 | Винт М4х22 крепления выключателя сигнала торможения | Нет на складе | |
| 43 | 220078-П29 | Винт М5х12 крепления крышки сальника | Нет на складе | |
| 44 | 220103-П29 | Винт М6х12 крепления кронштейна номерного знака | 20 ₽ | |
| 45 | 250508-П29 | Гайка М6 к болту крепления кронштейна | 25 ₽ | |
| 45 | 250508-П29 | Гайка М6 к болту крепления кронштейна | 25 ₽ | |
| 45 | 250508-П29 | Гайка М6 к болту крепления кронштейна | 25 ₽ | |
| 46 | 250464-П29 | Гайка М5 к винту крепления ветрового стекла | 35 ₽ | |
| 46 | 250464-П29 | Гайка М5 к винту крепления ветрового стекла | 35 ₽ | |
| 47 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | от 15 ₽ | |
| 47 | 250511-П29 | Гайка М8х1 к болту крепления ветрового щитка к кронштейну | от 15 ₽ | |
| 48 | 252002-П29 | Шайба 4 к винту крепления выключателя сигнала торможения | Нет на складе | |
| 49 | 252004-П29 | Шайба 6 к болту крепления хомута | 38 ₽ | |
| 50 | 252132-П2 | Шайба 4Н к винту креплении включателя | Нет на складе | |
| 50 | 252132-П2 | Шайба 4Н к винту креплении включателя | Нет на складе | |
| 51 | 252153-П2 | Шайба 5Л к винту крепления фонаря | Нет на складе | |
| 51 | 252153-П2 | Шайба 5Л к винту крепления фонаря | Нет на складе | |
| 52 | 252154-П2 | Шайба 6Л к болту крепления кронштейна | 5 ₽ | |
| 52 | 252154-П2 | Шайба 6Л к болту крепления кронштейна | 5 ₽ | |
| 52 | 252154-П2 | Шайба 6Л к болту крепления кронштейна | 5 ₽ | |
| 53 | 252155-П2 | Шайба 8Л к болту крепления ручки | Нет на складе | |
| 53 | 252155-П2 | Шайба 8Л к болту крепления ручки | Нет на складе | |
| 54 | 250462-П29 | Гайка М4 к винту крепления включателя | Нет на складе | |
| 54 | 250462-П29 | Гайка М4 к винту крепления включателя | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
