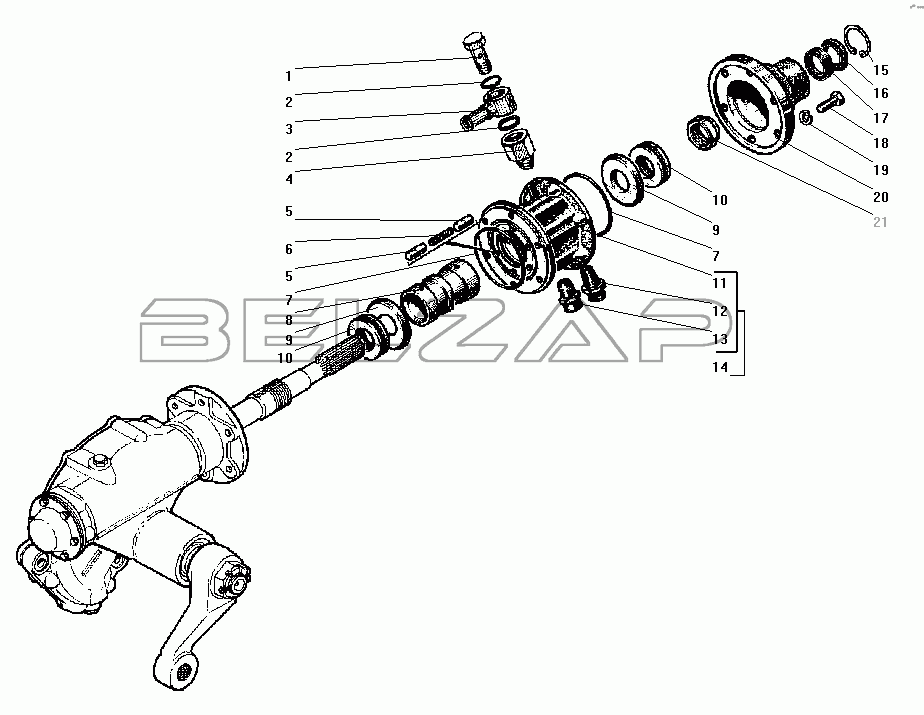

Клапан управления усилительным механизмом УралАЗ УРАЛ-43206-41
/100.gif)
1
2
2
3
4
5
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
Нажмите номер на схеме — деталь подсветится в списке
Детали на схеме
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 5557Я-3408016 | Болт приводной | 640 ₽ | |
| 2 | 021-025-25-2-2 | Кольцо | 20 ₽ | |
| 3 | 5557Я-3408660 | Угольник поворотный с трубкой | 330 ₽ | |
| 4 | 5557Я2-3408603 | Штуцер | 330 ₽ | |
| 5 | 375-3430060 | Плунжер золотника | Нет на складе | |
| 6 | 4320-3430062 | Пружина | 26 350 ₽ | |
| 7 | 375-3430080-10 | Кольцо уплотнительное корпуса золотника | Нет на складе | |
| 8 | 375-3430055-01 | Золотник | Нет на складе | |
| 9 | 375-3430063-10 | Кольцо плунжеров подвижное | Нет на складе | |
| 10 | 8207 | Подшипник шариковый упорный однорядный | от 190 ₽ | |
| 11 | 4320-3430021 | Корпус золотника | Нет на складе | |
| 12 | 375-3407604-Б | Штуцер корпуса золотника | 350 ₽ | |
| 13 | 375-3407603-Б | Штуцер | 90 ₽ | |
| 14 | 4320-3430023 | Корпус золотника со штуцерами в сборе | Нет на складе | |
| 15 | 375-3430068 | Кольцо стопорное | 90 ₽ | |
| 16 | 375-3430065-01 | Кольцо уплотнительное в сборе | 115 ₽ | |
| 17 | 375-3430057-10 | Манжета в сборе | Нет на складе | |
| 18 | 331472-П29 | Болт М10х25 | 80 ₽ | |
| 19 | 252136-П2 | Шайба 10 пружинная | 10 ₽ | |
| 20 | 375-3430051-12 | Крышка золотника | Нет на складе | |
| 21 | 375-3401071-01 | Гайка крепления золотника | 240 ₽ |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
