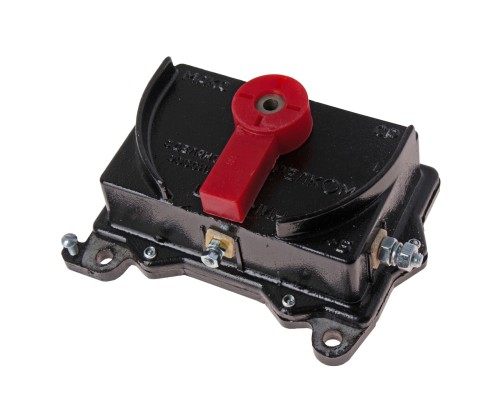

Реле регулятор напряжения КАМАЗ, КРАЗ, МАЗ генератора РЕЛЕЙНАЯ КОМПАНИЯ

Реле-регулятор напряжения КамАЗ 28В. (аналог 2712.3702, РР-356)
1.1 Регулятор напряжения соответствует требованиям ГОСТ 3940-84 и настоящих технических условий.
1.2. Основные параметры и размеры.
1.2.1. Номинальное напряжение - 14 В.
1.2.2 Габаритные и присоединительные размеры должны соответствовать габаритному чертежу РН - 4310.ГЧ, согласованному с основными предприятиями-потребителями.
1.2.3. Степень защиты от проникновения посторонних тел и воды -1.Р67 по ГОСТ 14254-96.
1.2.4. Масса регулятора напряжения -0,4 кг ± 0,05 кг.
1.2.5. Регулятор напряжения сохраняет работоспособность в условиях, оговоренных ГОСТ 15150-69 в диапазоне рабочих температур окружающего воздуха от минус 50 °С до плюс 70 °С.
1.3. Характеристики.
1.3.1. Падение напряжения между выводами "Ш" и "М" регулятора напряжения должно быть не более 1,2 В при токе 1,5 А и температуре окружающей среды плюс 20 °С ± 5 °С.
1.3.2. Регулятор напряжения имеет 3 уровня настройки регулируемого напряжения:
1-й уровень (минимальное напряжение) - 13,5 В ± 0,7 В;
2-й уровень (среднее напряжение) - 14 В ± 0,7 В.
3-й уровень (максимальное напряжение) - 15 В ± 0,7 B
Режим настройки - температура окружающего воздуха и регулятора напряжения +20 °С ± 5 °С, частота вращения ротора генератора 3500 мин^-1 , ток нагрузки 18 А.
Регулятор напряжения выпускается с нижним уровнем настройки.
1.3.3. Отклонение регулируемого напряжения от фактической величины, измеренной в режиме настройки, при изменении тока нагрузки генератора от 5 А до 30 А, частоты вращения ротора генератора от 2500 мин^-1 до 7000 мин^-1 и температуры окружающей среды от минус 15 °С до +70 °С должно быть не более 1,1 В. При этом величина регулируемого напряжения должна быть не ниже 12 В и не выше 15,5 В.
1.3.4 Требования по электромагнитной совместимости согласно ГОСТ 28751.
а) По помехоустойчивости:
- испытательный импульс - 5;
- степень жесткости - I;
- функциональное состояние - Д;
б) По уровню собственных помех:
- вид собственных помех - 2;
- степень эмиссии помех - I
1.3.5 Требования в электромагнитной среде полосы частот от 30 до 1000 мГц согласно ГОСТ Р41.10:
а) По помехам, производимых РСО, должны соответствовать положению 6.6;
б) По устойчивости РСО к воздействию электромагнитного излучения должно соответствовать положению 6.7.
