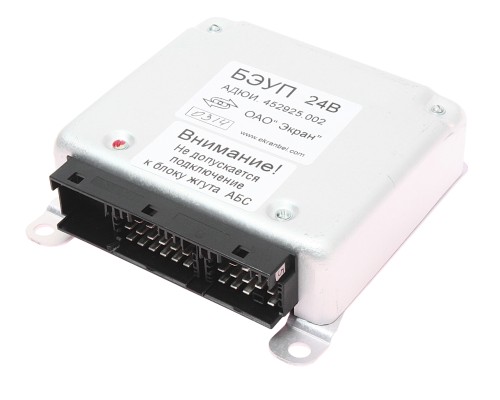

Блок электронный МАЗ-5440 управления пневмоподвески ЭКРАН

Блок электронный управления пневмоподвеской (БЭУП)
ТУ BY 600417525.052 -2006

Блок обеспечивает:
- прием и обработку информации от резистивных датчиков перемещения (4 входа) сопротивлением 2,5-5 кОм ±20%;
- прием и обработку информации от аналоговых датчиков давления с уровнем сигнала от 0,25 В до 3,8 В;
- выдачу управляющих сигналов в виде прямоугольных импульсов на электромагнитные клапаны с активным сопротивлением не менее 15 Ом. Длительность импульсов от 0,5 с до5с;
- прием и обработку сигнала скорости с клеммы тахографа В7.

Блок осуществляет управление работой сигнальных лампочек типа А24-2 (ГОСТ 2023.1-88), загорающихся при появлении ошибок и выводе блинк-кодов.
Блок осуществляет диагностику элементов системы ЭСУПП в режиме непрерывного контроля. Для диагностирования блока специальным оборудованием используется CAN интерфейс J1949.
Блок имеет специальное устройство памяти для запоминания текущих режимов, параметровработы системы и информации об отказах. Устройство памяти блоков сохраняет информацию об отказах, конфигурации, серийном номере и дате выпуска блока. Вся информация сохраняется при выключении питания.

Номинальное напряжение питания Uп = 24 В.
Блок работоспособен в диапазоне питающих напряжений от 18 В до 30,5 В постоянного тока.
Время готовности после включения питания - не более 2 с.
Потребляемая мощность блока в рабочем состоянии по цепи питания (без учета исполнительных механизмов) не более 20 Вт (ток потребления не более 650 мA). Максимальная коммутируемая мощность – 250 Вт.

Блок устойчив к переполюсовкам по питанию, к короткому замыканию по любому из входов или выходов. Время воздействия не ограничено.
Блок работоспособен при воздействии:
- вибрации с частотой 50 Гц, ускорением 50 м/с² (5g);
- температуры окружающей среды плюс 55 °С;
- температуры окружающей среды минус 40 °С;

90% - наработка до отказа блока составляет 18 тыс. моточасов работы транспортного средства или 1 млн. км пробега автомобиля для второй категории условий эксплуатации по ГОСТ 15150. Средний срок службы блока 10 лет.
